S-Seal 제품 포트폴리오

반도체 및 석유화학 등에서 진공 및 압력유지, 누출방지 등의 목적으로 사용되는 밀봉(Sealing)장치로서 "윤활유와 자성유체를 사용하지 않는 무 윤활 무 자성유체 신기술" 을 적용하고 있습니다.

씰링크의 독자적인 신기술은 고온, 고압, 고진공 및 화학가스 사용 등의 운전조건에서 사용수명 연장을 기대할 수 있으며 ESG 경영활동에도 도움이 됩니다.

  • 로타리 피드스루

    RF Rotary Feedthrongh

    진공 및 압력용 회전축 밀봉장치

  • 로타리 유니온 (조인트)

    RU Rotary Union (Joint)

    유체의 공급과 배출용 회전 밀봉장치

  • 리니어 피드스루

    LF Linear Feedthrough

    진공 및 압력용 왕복축 밀봉장치

  • 트랜스퍼 로봇

    Transfer Robot

  • R축

    Rotational Axis Motion

    진공 및 압력용 회전축 밀봉장치

  • 스핀들

    Spindles

    회전 및 왕복축 이동장치

  • 진공 부품

    Vacuum Parts

    회전축에 사용되는 진공부품

  • 가스누출 모니터링

    Leak Monitoring

    석유화학산업 가스누출 실시간 모니터링

  • 오링 및 씰

    O-Ring & Seals

    진공 및 압력용 오링과 씰

씰링 기술

씰링크
주식회사

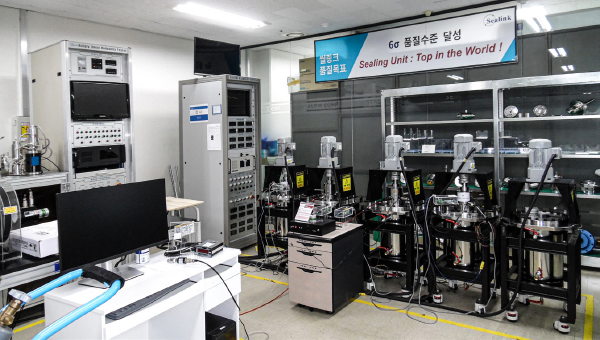

부설연구소

씰링크 주식회사는 설립일부터 현재에 이르기까지 본부 내부에 자체 연구실을 갖추고 규격 사양인 S-Seal 제품부터 커스터마이징 제품의 여러가지 S-Seal을 언제든지 실시간으로 테스트 할 수 있는 장비를 갖추고 있습니다.

회전축의 접촉 방식

기술 밀봉장치는 선 접촉방식의 밀봉기술로서 진공, 고온 및 화학가스 등의 운전조건에서 내구성이 강함으로 반도체 및 디스플레이 등의 장비에 적합합니다

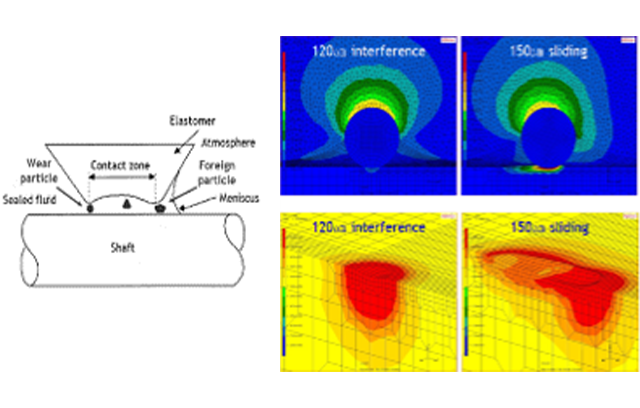

  • 씰링크 無자성유체 밀봉장치 (S-Seal) 선 (linear) 접촉

    회전운동과 직선운동을 동시에 할 수 있으며 기화 및 벨로우즈 미사용 (접촉부위 150도 초과시 Coolant 사용가능) 고진공, 고온, 화학가스 운전조건에서 동시 사용가능

  • VS

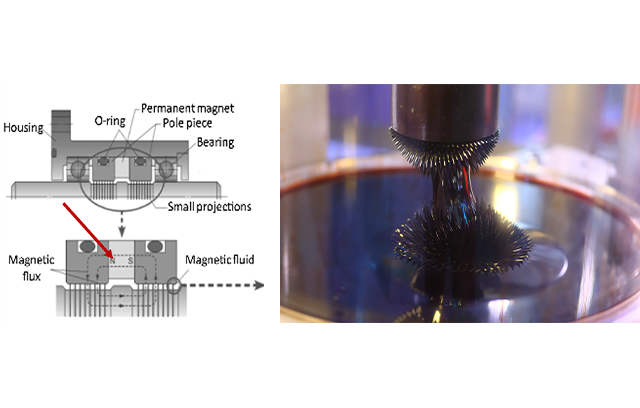

  • 자성유체 기반 밀봉장치 (Mechanical Seal) 자성유체 (face) 접촉 및 벨로우즈 사용

    운전조건 온도가 80초과시 coolant 사용이 필요하며, 직선운동 시 벨로우즈가 함께 적용됨.
    고속의 회전에 강하나 고온과 화학가스, 직선운동에 약함

씰링크 밀봉장치 선택 시 장점

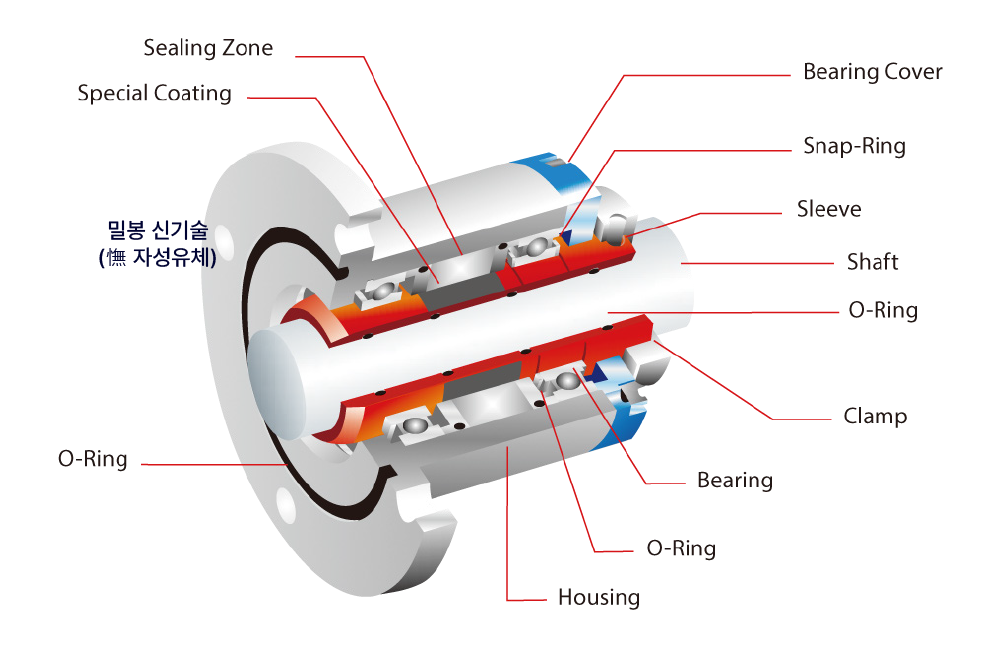

S-Seal

S-eal는 선 접촉방식 기술인 탄성유체윤활(EHL Electrohydrodynamic Lubication) 원리를 적용, 자성유체 및 벨로우즈 미사용으로 파티클 발생 가능성 제거 및 유지관리 편의성을 높였습니다.

S-Seal 반도체
  • 자성유체 미사용

    무 자성유체 기술을 적용하여 챔버 내 화학반응을 근본적으로 제거 (적층현상 無)

  • 직선운동 시 진공용 벨로우즈 미사용

    무 자성유체 기술을 적용하여 오염유발 원인을 근본적으로 제거 (자성유체 기화현상으로 인한 적층현상 無)

  • 유지관리 비용 절감

    직선 왕복운동 시 장착되는 벨로우즈 無 구매비용 및 수리 비용 등 절감 가능

  • 수리 편의성 및 공간활용 가능

    회전운동과 직선운동 일체형으로서 부가적 결합장치 無 분해 및 조립이 편리하고 협소한 공간에도 적용 가능

  • 빠른 A/S 처리 및 물류 비용 절감

    국산화 기술로서 A/S 필요시 즉각적인 대응과 수입시 발생하는 물류비용 절감으로 가격 경쟁력 高

S-Seal 석유 화학
  • 오염유발 원인 제거

    무 윤활유 기술을 적용하여 오염유발 원인을 근원적으로 제거 (윤활유 파티클 無)

  • 유지관리 비용 절감

    윤활유 공급을 위한 보조장치 無 보조장치 구매비용 및 수리 비용 등 절감 가능

  • 수리 편의성 상승 및 공간 활용 가능

    윤활유 공급을 위한 보조장치 無 분해 및 조립이 편리하고 공간 협소해도 적용 가능

  • 빠른 A/S 처리 및 물류비용 절감

    국내 자체 기술로서 A/S 필요시 즉각적인 대응과 수입 시 발생하는 물류비용 절감으로 가격 경쟁력 상승

  • 폭발 위험성 제거

    무 윤활유 기술을 적용하여 챔버 내 화학반응 위험 근원적 제거 (윤활유 혼입 無)
